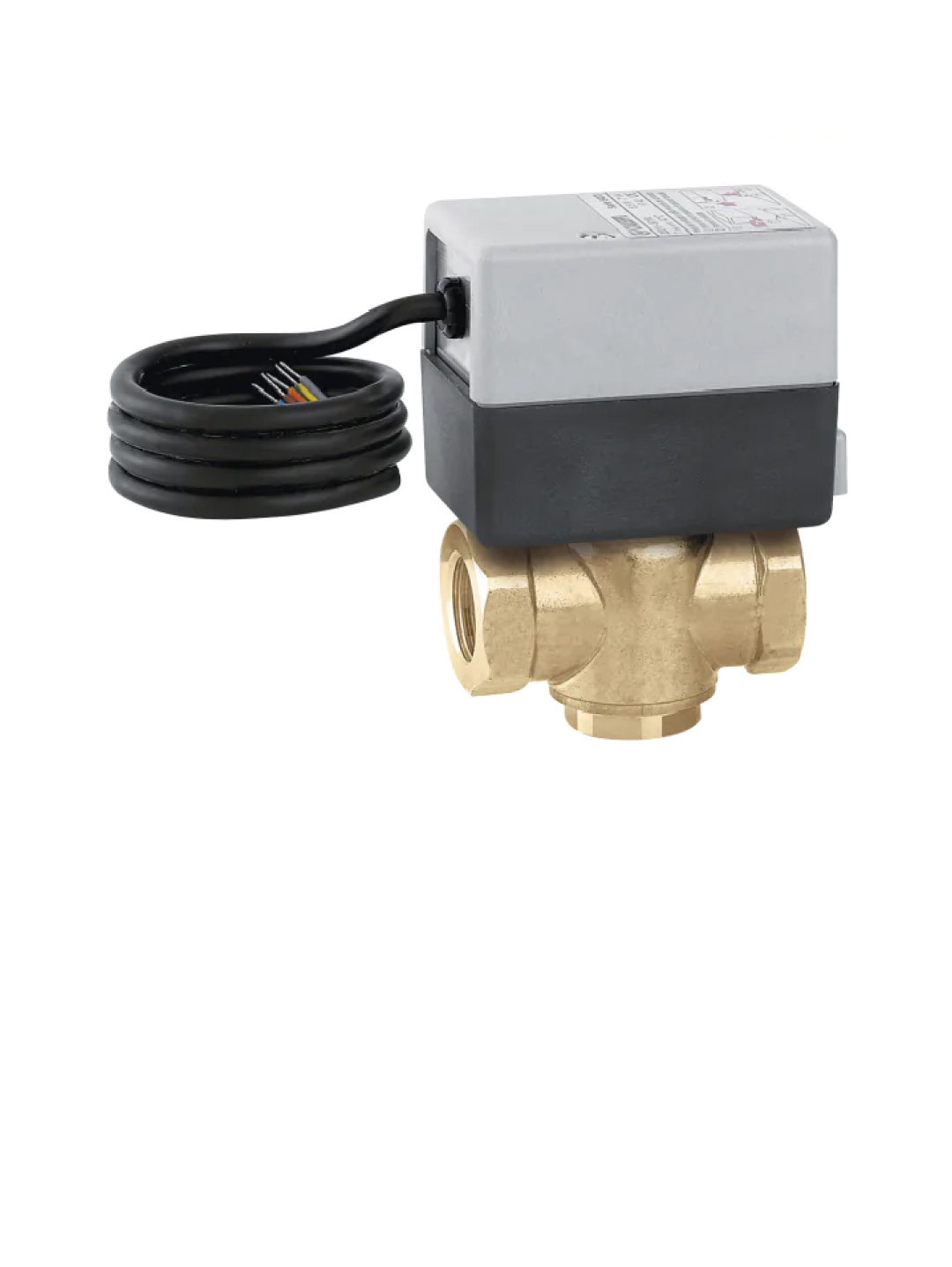

Vanne directionnelle Z-ONE 3 voies 3/4F
VDZ3V20
Vanne zone motorisée 2/3 voies Z-ONE Thermador, corps laiton CW617N, servomoteur synchrone 230 V IP40 et contact auxiliaire intégré. Installation rapide, maintenance facilitée et performances hydrauliques adaptées aux circuits chauffage/rafraîchissement.
Remise complémentaire sur quantité, contactez-nous !
Caractéristiques techniques
Référence : VDZ2V20 (2 voies) / VDZ3V20 (3 voies) et VDZ2V26 / VDZ3V26
Fonction : vanne de zone motorisée 2 ou 3 voies, obturateur à ressort de rappel
Corps : laiton EN 12165 CW617N
Axe obturateur : acier inox
Obturateur : EPDM
Boîtier servomoteur : PCG10
Tension : 230 V / 50 Hz
Puissance absorbée : 6,5 W ; 7 VA
Indice de protection : IP40
Pression de service : maxi 16 bar
Plage température fluide : 0 à 90 °C (max 110 °C)
Température ambiante maxi : 40 °C
Glycol : maxi 30 %
Pression différentielle max. : 1100 kPa (3 voies)
Contact auxiliaire : oui, fermeture à 60 % de course
Ouverture manuelle : oui, levier intégré
1
Plus de questions sur ce produit ?
Description du produit
Vanne directionnelle Z-ONE 2/3 voies Thermador
Spécialement conçue pour la gestion automatique du fluide caloporteur dans les installations CVC, cette vanne zone motorisée offre précision de réglage et fiabilité. Grâce à un corps en laiton CW617N, un obturateur étanchéifié en EPDM et un axe en acier inox, elle assure une durée de vie prolongée, y compris en mode rafraîchissement.
Spécialement conçue pour la gestion automatique du fluide caloporteur dans les installations CVC, cette vanne zone motorisée offre précision de réglage et fiabilité. Grâce à un corps en laiton CW617N, un obturateur étanchéifié en EPDM et un axe en acier inox, elle assure une durée de vie prolongée, y compris en mode rafraîchissement.
Moteur synchrone avec contact auxiliaire
Le servomoteur 230 V/50 Hz intègre un système de fixation rapide et un contact auxiliaire commandant, par exemple, un circulateur dès 60 % de la course. Mouvement progressif de l’obturateur, fermeture par ressort de rappel en absence de courant et ouverture manuelle ponctuelle garantissent souplesse et sécurité d’exploitation.
Le servomoteur 230 V/50 Hz intègre un système de fixation rapide et un contact auxiliaire commandant, par exemple, un circulateur dès 60 % de la course. Mouvement progressif de l’obturateur, fermeture par ressort de rappel en absence de courant et ouverture manuelle ponctuelle garantissent souplesse et sécurité d’exploitation.
Performances hydrauliques optimisées
VDZ3V20 : Kv 4,5 m³/h –
– Pression différentielle max. : 100 kPa (3 voies)
– Pression de service jusqu’à 16 bar, fluide 0–90 °C (max 110 °C), glycol ≤ 30 %
VDZ3V20 : Kv 4,5 m³/h –
– Pression différentielle max. : 100 kPa (3 voies)
– Pression de service jusqu’à 16 bar, fluide 0–90 °C (max 110 °C), glycol ≤ 30 %
