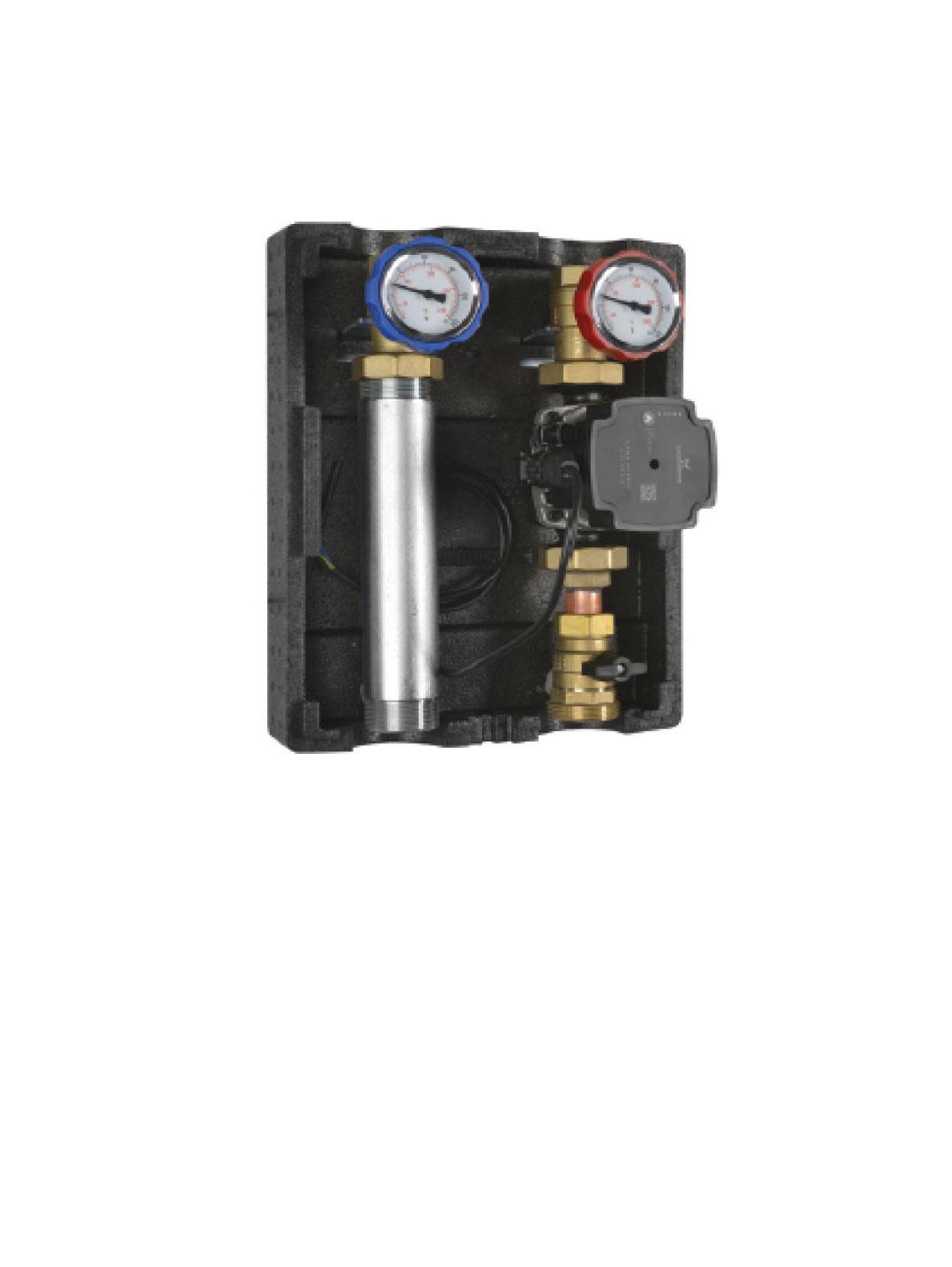

Station de Chauffage – pour haute et basse température à réglage manuel
94R003AEDP328
Groupe de mélange R003 pré-équipé pour chaudières haute température, vannes d’isolement, thermomètres intégrés et circulateur A-class. Inversion droite/gauche sans démontage, compatible collecteurs 125 mm, isolation EPP performante. Pose rapide, maintenance simplifiée et distribution homogène du fluide caloporteur.
Remise complémentaire sur quantité, contactez-nous !
Caractéristiques techniques
Type de produit : Groupe de mélange et de circulation pour systèmes haute/basse température
Corps : Laiton CW617N (EN 12165)
Vannes : Boisseau G ¾″ ou G 1″M avec clapet anti-retour et manettes colorées (bleu/rouge), témoins thermométriques 0–120 °C intégrés
Raccordements :
• Supérieurs : G ¾″F–1″M
• Inférieur : G 1½″M
Circulateurs :
– Grundfos UMP4 PWM 25/70 (EEI <0,20)
– Wilo PARA RS 25/8 et 25/7 (EEI <0,21)
Pression maximale : 10 bar
Fluide : Eau et solutions glycolées (max 30 % glycol pour le circuit, 50 % selon circulateur)
Plage de fonctionnement : +2 °C à +110 °C
Isolation : Coquilles EPP version 93 (40 kg/m³, λ=0,036 W/m·K) ou 94 (60 kg/m³, λ=0,039 W/m·K)
Dimensions (L×H×P) :
– Version 93 : 350 × 248 × 200 mm
– Version 94 : 360 × 270 × 180 mm
Centre à centre : 125 mm
Matériaux d’étanchéité : EPDM Perox, PTFE
Protection électro-statique : Coques galvanisées et revêtements anticorrosion
1
Plus de questions sur ce produit ?
Description du produit
Groupe de mélange et de circulation R003 adapté aux systèmes de chauffage haute température en multi-étages ou multi-zones.
Cet ensemble intègre une régulation manuelle à point fixe pilotée par thermostat d’ambiance, garantissant une distribution précise du fluide caloporteur à la température de sortie de chaudière.
Corps en laiton CW617N, vannes à boisseau avec témoins thermométriques 0–120 °C et clapets anti-retour intégrés, conduits en acier tropicalisé et isolation en EPP haute performance (conductivité 0,036–0,039 W/m·K).
Compatible avec tout collecteur à axe 125 mm (version coque 93) et doté d’un raccordement inférieur G 1½″ M pour l’arrivée chaudière et supérieur G ¾″F–1″M sur retour.
Corps en laiton CW617N, vannes à boisseau avec témoins thermométriques 0–120 °C et clapets anti-retour intégrés, conduits en acier tropicalisé et isolation en EPP haute performance (conductivité 0,036–0,039 W/m·K).
Compatible avec tout collecteur à axe 125 mm (version coque 93) et doté d’un raccordement inférieur G 1½″ M pour l’arrivée chaudière et supérieur G ¾″F–1″M sur retour.
Livré prêt à poser avec coquilles isolantes, brides de fixation et manifolds optionnels Art. 785.
Installation facilitée : inversion droite/gauche sans démontage, maintenance aisée grâce aux vannes d’isolement et à l’accès direct au circulateur.
