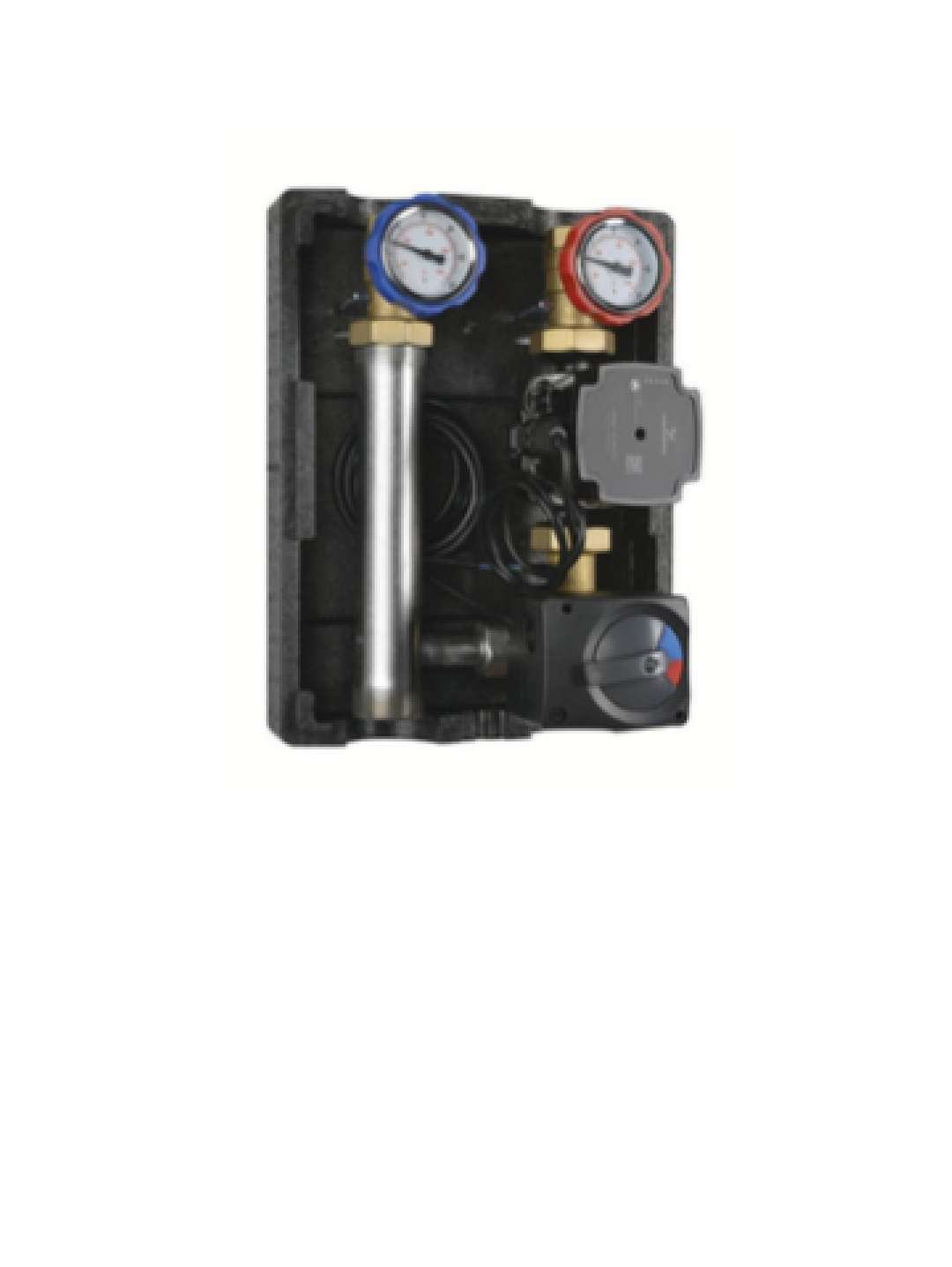

R001 – Station de Chauffage avec vanne mélangeuse 3 voies, réglée par servomoteur électrique à trois points
93R001AEDP32853
Station chauffage ou module hydraulique prémontée pour plancher chauffant et chauffage haute température. Vanne 3 voies modulante, circulateur, servomoteur 24/230 V. Isolation EPP, inversion droite/gauche rapide, raccords G ¾”–G 1½”. Pose simplifiée, fiabilité et stabilité de température.
Remise complémentaire sur quantité, contactez-nous !
Caractéristiques techniques
Type de produit : Groupe de mélange et circulation hydronique
Fluide : Eau et solutions glycolées jusqu’à 30 %
Pression de service : 10 bar
Température de travail : 5 °C à 95 °C (échelle thermomètres 0-120 °C)
Corps et raccords : Laiton CW617N (EN 12165)
Circulateur : 3 vitesses ou électronique variable, entraxe 130 mm, raccord union G 1½
Servomoteur : 24 V ou 230 V-50 Hz, 3,5 VA, 135 s/90°, couple 10 Nm, IP40, boîtier polycarbonate
By-pass intégral : Kv fermé = 1,5 ; Kv ouvert = 3,5
Isolation : Coque EPP (densité 40 kg/m³ version 93, 60 kg/m³ version 94)
Raccordements : Supérieurs G ¾”F ou G 1”F ; inférieurs G 1½”M
Applications : Chauffage par le sol, haute température, installations multizones/multi-étages
Compatibilité : Collecteurs 125 mm, collecteur modulaire art. 785
Maintenance : Robinets d’isolement intégrés, inversion droite/gauche sans démontage hydraulique
1
Plus de questions sur ce produit ?
Description du produit
Station de chauffage R0O01 ICMA – Groupe de mélange et circulation
Conçue pour la gestion précise de la distribution et de la température du fluide caloporteur, cette station modulaire est idéale en plancher chauffant ou en chauffage haute température sur installations multizones et multi-étages. Prémontée avec isolant EPP et brides de fixation, elle s’intègre directement après séparateur hydraulique sur collecteur 125 mm.
Conçue pour la gestion précise de la distribution et de la température du fluide caloporteur, cette station modulaire est idéale en plancher chauffant ou en chauffage haute température sur installations multizones et multi-étages. Prémontée avec isolant EPP et brides de fixation, elle s’intègre directement après séparateur hydraulique sur collecteur 125 mm.
Technologies clés :
– Vanne 3 voies à point variable en laiton CW617N avec thermomètres 0-120 °C et clapet anti-retour intégré
– Servomoteur modulant 24 V ou 230 V, couple nominal 10 Nm, IP40, exécution rapide (135 s/90°)
– Circulateur classe A à 3 vitesses ou à vitesse variable (raccord union G 1½, entraxe 130 mm)
– By-pass réglable pour stabilisation de la température et protection du réseau
– Vanne 3 voies à point variable en laiton CW617N avec thermomètres 0-120 °C et clapet anti-retour intégré
– Servomoteur modulant 24 V ou 230 V, couple nominal 10 Nm, IP40, exécution rapide (135 s/90°)
– Circulateur classe A à 3 vitesses ou à vitesse variable (raccord union G 1½, entraxe 130 mm)
– By-pass réglable pour stabilisation de la température et protection du réseau
Performances hydrauliques et thermiques :
Supporte fluides eau/glycol jusqu’à 30 %, pression maxi 10 bar, température de service de 5 °C à 95 °C (échelle 0-120 °C). Isolation thermique optimisée (EPP densité 40-60 kg/m³, conductibilité 0,036-0,039 W/m·K).
Supporte fluides eau/glycol jusqu’à 30 %, pression maxi 10 bar, température de service de 5 °C à 95 °C (échelle 0-120 °C). Isolation thermique optimisée (EPP densité 40-60 kg/m³, conductibilité 0,036-0,039 W/m·K).
Avantages installateur :
Station prête à poser, inversion droite/gauche sans modification du réseau, compatibilité totale avec collecteurs 125 mm (coque type 93), entretien simplifié via robinets d’isolement intégrés, gain de temps hydraulique et électrique.
Station prête à poser, inversion droite/gauche sans modification du réseau, compatibilité totale avec collecteurs 125 mm (coque type 93), entretien simplifié via robinets d’isolement intégrés, gain de temps hydraulique et électrique.
Bénéfices utilisateur final :
Température de refoulement stable grâce à la régulation variable en fonction des conditions ambiantes, confort homogène sur toutes les zones, réduction des coûts énergétiques et conformité aux exigences RE2020.
Température de refoulement stable grâce à la régulation variable en fonction des conditions ambiantes, confort homogène sur toutes les zones, réduction des coûts énergétiques et conformité aux exigences RE2020.
